6 Fokus: Bauzeichnungen auf Tontafeln

Unser Wissen über Kenntnisse, konkrete Arbeitsabläufe und Zuständigkeiten mesopotamischer Baumeister¹ bleibt in der Regel eher unklar und damit auch das Bauwissen im Alten Orient wenig konturiert. Hinweise auf die Entschlüsselung dieses Wissen liefern sowohl verschiedenste Schrift- und Bildquellen als auch detailliert dokumentierte archäologische Befunde (Baubefunde).

In den archäologischen Resten zahlreicher Bauten des alltäglichen Lebens und in den Großbauten des Alten Orients ist dieses Wissen in materialisierter Form konserviert. Das Spektrum reicht von städtischer Wohnarchitektur in Babylonien und Assyrien² über das ältere Eanna-Heiligtum in Uruk³ aus der Ur III-Zeit⁴ bis hin zur spätbabylonischen Zikkurat von Babylon mit dem Hochtempel des Gottes Marduk, besser bekannt als der Tempelturm Etemenanki⁵ (Abb. 6.1). Großbauten wie diese sind als Ergebnisse künstlerisch ausgereifter, durchgeplanter Entwürfe sowie durchkalkulierter, durchdachter Baustellenorganisation und Baustellenlogistik anzusehen. Doch blieben Entwurfsunterlagen und weiteres Quellenmaterial, das Auskünfte über die zeitgenössischen Bauwissensbestände gibt, nur fragmentarisch und weit verstreut überliefert. Hierzu zählen neben Bauzeichnungen auf Tontafeln vor allem Rechnungen, Vertragsdokumente, Urkunden, Omen, Bauinschriften, Bauberichte, Baubeschreibungen und in situ erhaltene Baubefunde.⁶

Eine wichtige Schriftquelle ist beispielsweise die sog. ‚Esagila-Tafel‘, benannt nach dem Haupttempel Esagila des Gottes Marduk in Babylon.⁷ Gegenstand des Textes und der enthaltenen Maßangaben sind die beiden Hauptheiligtümer Babylons, der Tempel Esagila und der Tempelturm Etemenanki. Weitere Beispiele sind der Codex Hammurapi, eine der ältesten Gesetzessammlungen⁸ und ein metrologischer Text, der sog. Ziegel-Text SpTU IV, Nr. 220 in dem Teile des Eizida-Tempel in Borsipa in seinen Abmessungen beschrieben werden.⁹

Neben den Schriftquellen sind auch Bauzeichnungen auf langlebigen Tontafeln¹⁰ oder in Form einer naturmaßstäblichen Grundrissaufschnürung (Tab. 6.42) unmittelbar am Bauwerk aus den frühen Hochkulturen in Mesopotamien bekannt (Abb. 6.2).¹¹ Diese Bauzeichnungen sind in einem Katalog zusammengestellt.¹² Auffällig ist die sehr geringe Anzahl an zum Teil nur fragmentarisch erhaltenen Zeichnungen und deren Verteilung mit vierzig Grundrissen und einem Aufriss (Tab. 6.30).¹³ Ob diesen Bauzeichnungen eine klar definierte Rolle im Entwurfsverfahren eingeräumt werden kann, ist in der Forschung strittig. Auch die Interpretation der Tafeln an sich zeigt vielfältige Facetten.¹⁴ Als gesichert gilt aber, dass die mesopotamischen Bauzeichnungen vielfältige, weiterführende Informationen über das Bauwesen vermitteln. Dieser bei weitem nicht umfassend ausgeschöpfte Quellenfundus erlaubt die Annahme, dass den Baumeistern wie den Verwaltungsbeamten Bauzeichnungen und/oder Baubeschreibungen (vor der Bauausführung und/oder nach der Fertigstellung und/oder während des Nutzung- bzw. Verwaltungsvorgangs eines Gebäudes als Kommentar abgefasst) als Planungs- und Kommunikationsmittel dienten; was auch die Archivierung über längere Zeiträume einschloss.

Im folgenden Beitrag rücken nun die Bauzeichnungen (Abb. 6.3) als wissensgeschichtliche Quelle in den Fokus der Betrachtungen. Der Schwerpunkt der Auseinandersetzung mit den mesopotamischen Bauzeichnungen liegt dabei nicht allein auf den verwendeten geometrischen Verfahren und dem vorhandenen Wissen der Baumeister/Schreiber/Zeichner und den Adressaten, sondern es gilt die Einsatzgebiete und den Handlungsrahmen dieser Bauzeichnungen insbesondere im Bereich der Bauplanung, -ausführung, der -abrechnung und eben auch der Bauverwaltung, zu untersuchen. Eine Betrachtung insbesondere des zeichnerischen Quellenmaterials mit Blick auf Organisation und Überlieferung von Wissen im Bauwesen eröffnet mithin neue Zugänge zur Thematik.¹⁵ So gilt es dann zu fragen, ob die Bauzeichnungen dabei als Kommunikationsmedium zwischen den am Baubeteiligten (Ideengeber/ Entwerfer/Baumeister/Handwerker) und den Adressaten dienten. An erster Stelle steht die Frage: Wie deuten wir heute solche Bauzeichnungen? Doch zu fragen ist auch, wie solche Zeichnungen in ihrer Zeit zu deuten sind?

Bauzeichnungen bleiben nicht allein grafisches Hilfsmittel der Bauausführung, wie etwa die Werkzeichnung, sondern sie können zudem Entwurfszeichnung/-skizze, Aufmaß, Risskopie, Fluchtlinienplan, Formskizze, Studien- oder Präsentationsmaterial, Entscheidungshilfe für den Auftraggeber oder gar Beleg für einen vertraglich festgelegten Werkumfang sein bzw. Illustration einer Baubeschreibung. Entscheidend für die Wahl der Darstellungsart ist dabei der Adressat der Zeichnung. Das ist zum einen die Entwurfszeichnung und/oder -skizze, mit der die erste Idee bei Arbeitstreffen, bei Präsentationen vor Bauherren/Auftraggebern oft noch unmaßstäblich präsentiert wird. Diese Zeichnungen sind an keinerlei Regeln oder Konventionen gebunden. Architekten/Baumeister benutzen diese um ihre Ideen zu entwickeln, zu überprüfen, zu artikulieren, und schließlich um ihre Idee möglichst prägnant zu transportieren. Und das ist zum anderen die Konstruktionszeichnung (der Werk-/Ausführungsplan), die den Bauausführenden Bauleiter auf der Baustelle als konkrete, detaillierte Vorlage für die Errichtung eines Bauwerks/Objekts dient. Der jeweilige Adressat erhält so die für ihn wichtigen Informationen, um dann sein Wissen konkret in den ‚Bauprozess‘ einfließen zu lassen.

Diese Bildquellen gehören, neben den Baubefunden und Schriftquellen, zu den wichtigsten Quellen für die folgenden Betrachtungen zum ‚Bauwissen' im Alten Orient. Im Zentrum stehen zwei Fragen:

1Welches Wissen über den Prozess des Bauens und über die mesopotamischen Bauten ist in diesen Tafeln konserviert?

2Wie sind die mesopotamischen Bauzeichnungen einzuordnen und wie sind sie zu bewerten?

Als Hintergrundinformationen seinen einleitend einige knappe Informationen zu den bekannten Kontexten der Stücke, zum ‚Bauen‘ im Alten Orient insgesamt, zu Zeichentechniken und zum Zeichnungsträger gegeben. Neben der Vorstellung der formalen und funktionalen Merkmale sowie der technischen Details ist hierbei von besonderem Interesse, welche Forschungsthesen zu den Tontafeln formuliert wurden. Grundsätzliche Probleme ihrer Interpretation ergeben sich vor allem dadurch, dass der Fundkontext der Tafeln in der Regel nicht bekannt ist. Und so können im Folgenden auch nur erste Überlegungen zur Bedeutung dieser Tafeln angestellt werden, die ich anhand dreier Beispiele ausführlicher diskutierte.

6.1 ‚Bauen‘ im Alten Orient

6.1.1 Baumaterial

Das Bauen im Alten Orient war von unterschiedlichen naturräumlichen Bedingungen bestimmt. Leicht zugänglich und kostengünstig waren die Baustoffe Lehm und Schilf, im Gegensatz zu dem nur eingeschränkt im Norden und Osten Mesopotamiens verfügbaren Naturstein. Aus dem Lehm wurden Ziegel gefertigt, die meist nur an der Sonne austrockneten.¹⁶ Die Lehmziegelbauweise entwickelte sich in Mesopotamien, neben der älteren Technik mit Stampflehm, zur bevorzugten Bauweise. Mit der Wahl des Baumaterials Ziegel war ein erster Schritt zur seriellen Vorfabrikation möglich und eine Möglichkeiten für die rationelle Bauorganisation geschaffen.

6.1.2 Bauaufgaben

Bei den Bauaufgaben¹⁷ im Alten Orient handelt es sich in erster Linie um den Hausbau: meist flach gedeckte Wohnhäuser mit mittig angeordnetem Saal bzw. Hof, um den sich die einzelnen Räume gruppierten;¹⁸ aber auch um Sakral- und Palast-¹⁹ sowie Wasserbauten²⁰. Da Kultbauten, Tempel nach mesopotamischen Vorstellungen im wörtlichen Sinne als irdischer Wohnsitz der Gottheit verstanden wurden,²¹ überrascht es nicht, dass die Grundrisse von Wohnhäusern und Tempeln nahezu identisch sind.

6.1.3 Schrift

Erst ab der Mitte des 3. vorchristlichen Jahrtausends zog die Schrift in die Kultur des Alten Orients ein; die gesprochene Sprache erlangte eine schriftliche Form.²² Mündlich überlieferte Wissensbestände erhielten nun eine entpersonalisierte Struktur. Als Schriftträger dienten Tonzylinder, Steinstelen und vor allem Tontafeln. Letztere waren zunächst ungehärtete Tafeln aus Ton, in die der Schreiber²³ mittels eines spitzen Griffels bzw. eines an der Spitze dreikantig geschnittenen Rohrs Linien, Zeichen, Symbole einritzte oder eindrückte, und die anschließend in der Sonne aushärteten.²⁴

6.1.4 Baumeister

Die Königsinschriften aus dem 3. bis zum 1. Jahrtausend v. Chr. nennen zumeist Herrscher als die Initiative ergreifende Bauherren,²⁵ alternativ diverse Gottheiten, in deren Namen bzw. Auftrag die einzelnen Projekte durchgeführt wurden.²⁶ Bleiben die ‚eigentlichen‘ Baumeister in den Inschriften auch meist namenlos, so war der Beruf bereits seit dem späten 4. Jahrtausend v. Chr. im Alten Orient bekannt, wie der Terminus šidim (für Baumeister) belegt.²⁷

In den zeitgenössischen bildlichen bzw. plastischen Darstellungen wurden die mesopotamischen Herrscher u. a. als Erbauer/Stifter, Bestandsschützer oder allgemeiner als am Baugeschehen Beteiligte dargestellt.²⁸ Die gesellschaftliche Bedeutung der Bauzeichnung – sumerisch ğeš-ḫur²⁹ – kann exemplarisch die sog. Diorithstatue Gudea B von Lagasch verdeutlichen,³⁰ stellt sie doch diesen baubegeisterten neusumerischen Stadtfürsten nicht nur als Stifter sondern auch mit den zeitgenössischen Insignien des Baumeisters dar, d. h. mit einen Grundrissplan auf den Knien, mit Zeichengriffel (Zeichenspitze und kugelförmiges Gebilde zum Glätten von Linien im weichen Ton) sowie dem Maßstab (Tab. 6.9; siehe Abb. 6.4). Der abstrahierte Grundriss bildet vermutlich die Umfassungsmauer inklusive der 6 Tore des Tempelbezirks von Eninnu ab³¹ – eine in Stein gearbeitete Kopie der Bauzeichnungen auf Tontafeln. Die gewählte Art der Selbstdarstellung des Herrschers – sowohl als Stifter als auch als Baumeister – verdeutlicht darüber hinaus das zeitgenössische Qualifikationsprofil eines Baumeisters und welche Instrumente ihm in der (Entwurfs-)Praxis zur Verfügung standen.

6.1.5 Einmessung bzw. Absteckung von Grundrissen

Die Einmessung bzw. Absteckung von Grundrissen erfolgte mittels Aufschnürung oder durch das Auslegen von Ziegeln, beides unter Zuhilfenahme von Messleine und -leiste.³² Da es sich in Mesopotamien meist um witterungsanfällige Baumaterialien handelt und aufgrund der Erhaltung des aufgehenden Mauerwerks in der Regel selten die erste Ziegellage eines Bauwerks dokumentiert werden kann,³³ verwundert es nicht, dass nur wenige Markierungen für Aufschnürungen erhalten geblieben sind bzw. bisher entdeckt werden konnten. Der älteste und wichtigste Befund für die Aufschnürung/Vorzeichnung eines naturmaßstäblichen Grundrisses stammt aus Uruk (Tab. 6.42).³⁴ Auf der Anu-Zikkurat wurde ein voll ausgearbeiteter Grundriss eines Tempels (urukzeitliche Gebäude C 1, Uruk IV-Zeit) mit Rötel durch Schnurschlag im Maßstab 1:1 aufgetragen.

Das Auslegen³⁵ der für die Bauwerke standardisierten Ziegel im Originalmaßstab oder von Miniaturziegeln ermöglichte es nicht nur Detaillösungen überprüfen zu können, sondern half bei der Klärung der Ziegelverbände, der Festlegung der ersten Ziegellage und vor allem bei der Kalkulation der erforderlichen Baustoffe, der exakten Quantifizierung der benötigten Baumaterialien und der Bauorganisation.³⁶ Die in Tepe Gawra, im sog. ‚Eastern Shrine‘ in der spät-Ubaid-zeitlichen Schicht XIII (2. Hälfte des 5. Jts. v. Chr.) gefundenen 99 Miniatur-Ziegelsteine aus gebranntem Ton sind einzigartig;³⁷ aus dem Alten Orient sind keine weiteren Beispiele für Modellziegel bekannt. Die Abmessungen dieser Miniaturziegel entsprechen den in zeitgleichen Gebäuden verbauten luftgetrockneten Lehmziegeln etwa im Maßstab 1:10, in all deren Unterteilungen: Es gibt rechteckige Vollziegel, in Längs- und Querrichtung geteilte Halbziegel sowie Viertelziegel.

6.2 Bauzeichnungen auf Tontafeln

6.2.1 Zeichnungsträger

Bei dem für Bauzeichnungen sowie für Keilschrifttafeln gewählten Medium Ton handelt es sich nicht nur um ein weit verbreitetes und günstiges Material, sondern auch um ein dauerhaftes und witterungsbeständiges (Abb. 6.3).³⁸ Diese Materialwahl kann zu ersten Forschungshypothesen Anlass geben, da Ton in der Regel für schriftliche Niederlegungen von juristischen und administrativen Wissensbeständen Verwendung fand. Angesichts der komplexen Struktur des babylonischen Kulturbereichs begünstigte die Langlebigkeit des Materials die Tradierung dieser Wissensbestände vor allem für die Verwaltung oder für das Verwaltungshandeln. Sie mag aber auch – dies sei zumindest hypothetisch formuliert – dazu gedient haben, bautechnisches und logistisches Wissen innerhalb des babylonischen Machtbereichs weit verfügbar zu transferieren und über längere Zeiträume zu archivieren. Die langlebigen Tontafeln, in der Regel Produkte von gut ausgebildeten Schreibern, erlaubten mithin einen Wissenstransfer zwischen Zentrum und Peripherie und zudem über größere Zeitspannen.

6.2.2 Anzahl

Bedenkt man die gut 2000jährige Kulturgeschichte des Alten Orients zwischen altsumerischer und spätbabylonischer Zeit, so fällt die Zahl der bekannten vierzig Grundrisse, einem Aufriss (Tab. 6.30), einem naturmaßstäblicher Grundriss (Tab. 6.42) sowie den Stadt- bzw. Landschaftsplänen doch sehr gering aus.³⁹ Neben einem Grundriss auf einer Steinplatte (Tab. 6.9) sind alle anderen vierzig Zeichnungen auf Tontafeln. Sechs Tafeln bilden sowohl auf der Vorder- als auch auf der Rückseite einen Grundriss ab (Tab. 6.7/6.8, 6.16/6.17, 6.18/6.19, 6.28/6.29, 6.32/6.33 und 6.39/6.40).

6.2.3 Datierung und Fundort

Die ältesten Tafeln stammen aus der Akkad-Zeit (Tab. 6.1–6.8, 6.38–6.40)⁴⁰, die beiden jüngsten, nur sehr fragmentarisch erhaltenen Zeichnungen datieren vermutlich in die neubabylonische (Tab. 6.32 und 6.33) und die seleukidische Zeit (Tab. 6.34 und 6.35). Abgesehen von zwei Tafeln (Tab. 6.36 und 6.41) ist der Fundkontext unbekannt bzw. nicht gesichert, und nur für fünf Zeichnungen (Tab. 6.9, 6.24/6.25, 6.36 und 6.37) ist eine Zuordnung zu einem bekannten Monument wahrscheinlich; zur Verteilung der Herkunftsorte siehe Abb. 6.2. Diese geringen Zahlen verwundern umso mehr, als doch Tontafeln in Massenproduktion hergestellt wurden, wie aus anderen archäologischen Kontexten bekannt ist.

6.2.4 Form und Maße

Die erhaltenen Tontafeln sind meist rechteckiger Form, mit abgerundeten Ecken, bzw. rund/linsenförmig (Tab. 6.14/6.17 und 6.18/6.19). Bei letzteren handelt es sich um eine Sonderform, die überwiegend in Schreibschulen Verwendung fand.⁴¹ Beschrieben wurde sowohl Vorder- als auch Rückseite. Auffällig ist die plane – im Gegensatz zu den Texttafeln – außergewöhnlich gut geglättete Oberfläche der Tafeln mit Bauzeichnungen. Die Größen der erhaltenen Tontafeln mit Bauzeichnungen variieren zwischen Seitenlängen von ca. 10 cm (u. a. Tab. 6.7, 6.10 und 6.31) bis hin zu Tafeln mit den Maßen 23 cm x 31 cm (Tab. 6.32/6.33; siehe weiter unten Abb. 6.14); sie entsprechen damit den Regelmaßen der Schreibtafeln.

6.2.5 Technik

Die Größe der Tafeln war durch ihre praktische Handhabung bestimmt. Die Verwendung kleiner Tafeln liegt zum einen in der Gewohnheit der Schreiber begründet und zum anderen in den Möglichkeiten, die das Material Ton bot. Wie bei den Schreibtafeln ritzten oder drückten die Schreiber Linien mit dem Lineal oder in Freihand in die noch feuchte Tonoberfläche.

Dass beide Techniken, auch auf einer Tafel, angewandt wurden, belegen die folgenden Tafeln Tab. 6.16/6.17 und Tab. 6.30: Die keilförmigen Linienansätze in der Grundrisszeichnung Tab. 6.16, nicht jedoch in der Grundrisszeichnung auf der Rückseite Tab. 6.17 (siehe Abb. 6.5), und im Aufriss Tab. 6.30 (s. weiter unten Abb. 6.7), hier insbesondere in der Darstellung der Treppen, deuten auf die Verwendung des für die Keilschrift üblichen Schreibgriffels hin.⁴²

Im Anschluss wurden die Tafeln in der Sonne getrocknet; seltener gebrannt. Festzuhalten ist, dass das Material Ton nicht nur aufgrund seines Reduktionsverhaltens der Feinheit, Qualität und Maßgenauigkeit der Bauzeichnung Grenzen setzte sondern auch aufgrund seiner Oberflächenbeschaffenheit.⁴³

Neben den gängigen Tontafeln fanden auch Schriftträger wie Elfenbein- oder Holztafeln mit Wachsüberzug oder solche aus Metall, Stein (Alabaster), Papyrus oder Leder (mit Tusche) Verwendung. Bauzeichnungen auf organischen Stoffen blieben nicht erhalten, doch ist von ihrem Gebrauch auszugehen.⁴⁴ Im Gegensatz zu Tontafeln waren Wachstafeln größer und leichter zu handhaben. Allerdings sind sie nicht witterungsbeständig, was gegen eine Materialwahl für die zu archivierenden und im Freien zu benutzende Dokumente spricht.

6.2.6 Codierungen und Notationen⁴⁵

Die in den Bauzeichnungen dargestellten Gebäude spiegeln das Spektrum der mesopotamischen Bauaufgaben wider: Abgebildet werden u. a. fünfundzwanzig (Wohn-?)Gebäude, fünf repräsentative Gebäude/Palast, vier Tempel und vier Zikkurrats.⁴⁶

Veränderungen der Zeichnungsinhalte lassen sich nicht nachweisen, da aus den einzelnen Epochen zu wenig Material erhalten ist. Insgesamt sind die einundvierzig Bauzeichnungen in vier Gruppen aufzuteilen. Sieben Zeichnungen sind bemaßt (Tab. 6.10, 6.11, 6.13, 6.16, 6.20, 6.24 und 6.31), sieben beschriftet⁴⁷ (Tab. 6.6, 6.12, 6.14, 6.22, 6.23, 6.26 und 6.28) sowie fünf bemaßt und beschriftet (Tab. 6.1, 6.4, 6.25, 6.30 und 6.32). Bei dem restlichen zweiundzwanzig Tafeln handelt es sich um sog. ‚stumme Zeichnungen‘ (Tab. 6.2, 6.3, 6.5, 6.7–6.9, 6.15, 6.17– 6.19, 6.21, 6.27, 6.29, 6.33–6.41) ohne jegliche Beschriftung. Die gewählten Notationen sind nicht einheitlich.

Die Verfasser/Urheber/Schreiber/Kopisten, im Folgenden der Einfachheit halber ‚Schreiber‘, legten auf die Codierung der Körperlichkeit und Stärke der Wand besonderen Wert. In der Regel ist sie als Doppellinie dargestellt (Tab. 6.1–6.20, 6.26, 6.31–6.32 und 6.34–6.41), und damit als horizontal geschnittener Mauerkörper. Nur in vier Zeichnungen (Tab. 6.21 und 6.23–6.25) sind die Mauern in Form von Einzellinien, also körperlos, abgebildet (siehe Abb. 6.6); d. h. in der Art eines Fluchtlinienplanes.⁴⁸ Bei einzelnen Tafeln ist die Verwendung eines Lineals anzunehmen, so u. a. bei Tab. 6.10, 6.11, 6.31, 6.32/6.33.

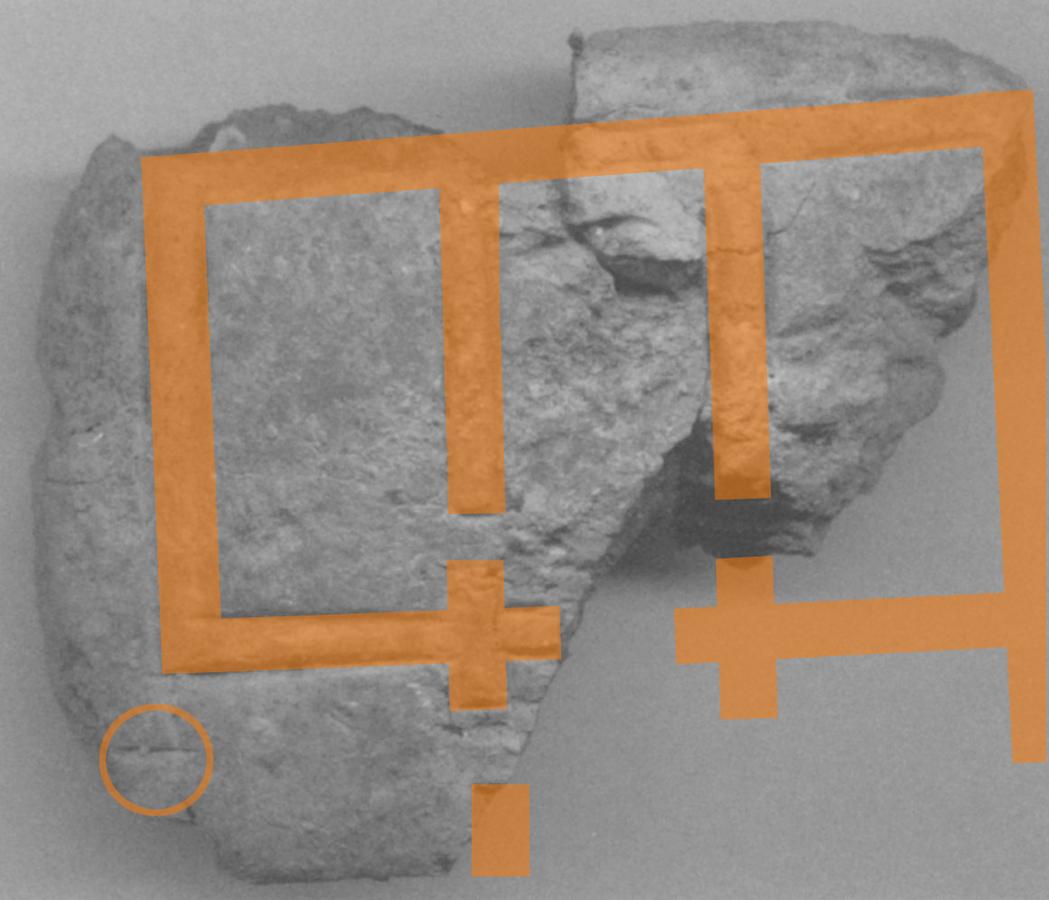

Wenn nötig, wurde in den Zeichnungen auch korrigiert (Tab. 6.11, 6.23; Abb. 6.3 und 6.6). Im Grundriss Tab. 6.11 sind Radierungen in den Längenmaßen der rückwärtigen Räume und bei Linienüberschneidungen festzustellen. Und auf der Rückseite von Tab. 6.11 scheint eine Vor-(?)Zeichnung eines Gebäudes mit dicken Mauern nachträglich gelöscht worden zu sein.⁴⁹

Im Gegensatz zur ägyptischen und in der Folge griechisch-römischen Steinarchitektur sind Detailpläne nicht bekannt.⁵⁰

Die mesopotamischen Bauzeichnungen beschränken sich auf die wichtigsten Informationen zum Bau: die Codierung der Raumform (Mauerverlauf), der Erschließung (Durchgänge), der Raumgröße (Innenmaße, vgl. dazu Tab. 6.31 sowie Abb. 6.8–6.9), der Raumbezeichnung (vgl. dazu Tab. 6.14 sowie Abb. 6.10 und 6.11), der Himmelsrichtung und Mess-/Bezugpunkt für die verwendeten Maße. Alle Zeichnungen enthalten die Angaben der Türöffnungen, selten sind die Maße der Mauerstärken angegeben (wie bei Tab. 6.32), vereinzelt die Angaben von Einbauten wie u. a. Treppen (wie bei Tab. 6.10, 6.35), Nischen, Podeste und Möblierungen (Tab. 6.12, 6.34). Keine der Zeichnungen gibt Auskunft über die Belichtungsöffnungen, Achsen oder geometrische Konstruktionslinien (wie z. B. Kreise). Die Schreiber kombinierten z. T. Ansicht und Grundriss, um Höhenstaffelung und Treppenanordnung in der Zeichnung zu verdeutlichen, wie u. a. in Form von ausgeklappten Rampen im Aufriss einer Zikkurat aus Babylon (?) (Tab. 6.30; siehe Abb. 6.7).

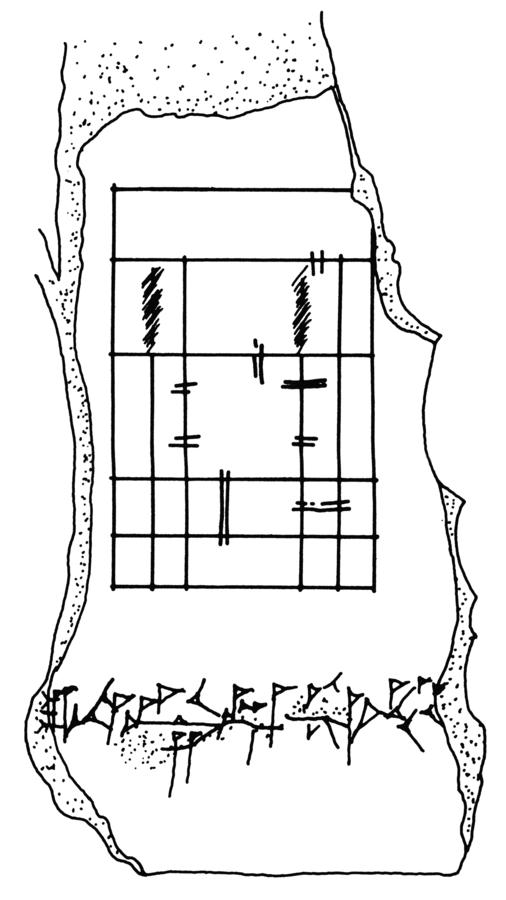

Auf einzelnen Tafeln sind feine Hilfslinien bzw. feine Raster deutlich zu erkennen. So benutzte der Schreiber für den Grundriss (Tab. 6.13) eines labyrinthartigen Baus aus Nippur ein feines, kaum sichtbares, vorgerissenes quadratisches Raster, mit dessen Hilfe er den Grundriss anfertigte.⁵¹

Eine entscheidende Neuerung stellt das quadratische Raster in dem neubabylonischen Grundriss eines großen Gebäudes, vermutlich eines Tempels, aus Sippar dar.⁵² Es handelt sich um die einzige bekannte ziegelgerechte Darstellung eines Grundrisses (Tab. 6.32; siehe weiter unten Abb. 6.14).⁵³

6.3 Geritzt, gedrückt und dann getrocknet – zwischen Schulübung und Aufmaß

Die Einsatzgebiete und -möglichkeiten der Bauzeichnungen sind sicherlich nicht immer dieselben gewesen.⁵⁴ Die Deutungen reichen von konkreten Einsatzmöglichkeiten im Bauwesen, wie Entwurf, Aufmaß und Skizze mit oder ohne baupraktischen Nutzen, über juristische, administrative Zwecke (etwa als Inventare) bis hin zu Übungsstoff im Schulbetrieb oder gar als Kultanweisung.⁵⁵ Sie lassen sich wie folgt zusammenfassen:

6.3.1 Schulübungen

Ein solcher Handlungsrahmen trifft insbesondere für linsenförmige Tafeln zu, deren Einsatz vor allem im Schulbetrieb bekannt ist, und an denen aber auch das Skizzieren von Grundrissen gelehrt worden zu sein scheint.⁵⁶ Darauf deuten die beiden altbabylonischen linsenförmigen Tafeln mit Grundrissdarstellungen aus Kiš hin (vgl. Tab. 6.16/6.17 und Tab. 6.18/6.19).⁵⁷ Diese sowie der Fundkontext einer akkadischen eckigen Tafel mit Grundriss aus Ešnunna (Tab. 6.7/6.8) unterstreichen die Annahme auf die Verwendung von Zeichnungen in der Schülerausbildung. Letztere wurde gemeinsam mit drei Schülertafeln (MAD 1, 192–194) auf dem Fußboden des sog. Akkadian House gefunden.⁵⁸

Dass das Zeichnen von Grundrissen im Schulunterricht gelehrt wurde, mag zudem das Beispiel Tab. 6.27 verdeutlichen. Auf der einen Seite ist ein Gebäude im Grundriss dargestellt, die Mauern als Einzellinien und die Türen als Doppelstrich. Auf der Rückseite (?) befindet sich eine lexikalische Liste, wie sie im Elementaruntericht der Metrologie gelehrt wurde.⁵⁹

Die unbeschriftete Tafel Tab. 6.7/6.8 bildet auf beiden Seiten einen ähnlichen Grundriss ab, jedoch in unterschiedlicher Ausführungsqualität, was die Vermutung erlaubt, dass es sich hierbei um die Vorzeichnung (Tab. 6.8) und die, nach einer Überarbeitung erfolgte Reinzeichnung (Tab. 6.7) eines Aufmaßes oder eines entworfenen Hauses handelt.⁶⁰ Ob und das Zeichnen ein fester Bestandteil der Schulausbildung war oder erst im Rahmen einer Spezialisierung erfolgte, bleibt allerdings noch unklar. Bekannt ist, dass es zur regulären Ausbildung der babylonischen Schreiber gehörte Pläne von Bauten und Feldern zu zeichnen.⁶¹

Bemerkenswert ist zudem, dass nur diese drei Tafeln (Tab. 6.7/6.8, 6.16/6.17 und 6.18/6.19), für die der Schulkontext angenommen werden kann, sowohl auf der Vorder- als auch auf der Rückseite einen Grundriss abbilden.⁶² Allesamt Indizien, die wiederum für einen Übungsvorgang sprechen. Einen weiteren Hinweis auf das Üben findet sich auf der Tafel Tab. 6.16/6.17 (siehe Abb. 6.5). Hier ist der Einsatz unterschiedlicher Zeichengeräte – Schreibgriffel und Zeichenstift mit Spitze – zu bemerken. Der Grundriss Tab. 6.16 zeigt keilförmige Linienansätze während der Grundriss Tab. 6.17 auf der Rückseite dieser Tafel eher einen feinen, keilfreien Strich zeigt.

6.3.2 Aufmaße

Ein Teil der Zeichnungen wird als Aufmaße gedeutet, in der Art von Handskizzen, in die der Schreiber oder konkreter ein Verwaltungsbeamter bzw. der Baumeister seine Maße einträgt,⁶³ oder zur Schematisierung eines Bauwerks.⁶⁴ Gemeint sind zudem Aufmaß-/Handskizzen die juristischen bzw. wirtschaftlichen Zwecken dienten, um entsprechende Sachverhalte, wie Baubeschreibungen.⁶⁵ oder Verwaltungsdokumente, zu visualisierten, wie es unlängst M. Gruber für einen altbabylonischen Hausgrundriss (Tab. 6.14, siehe weiter unten Abb. 6.10) herausgearbeitet hat.⁶⁶

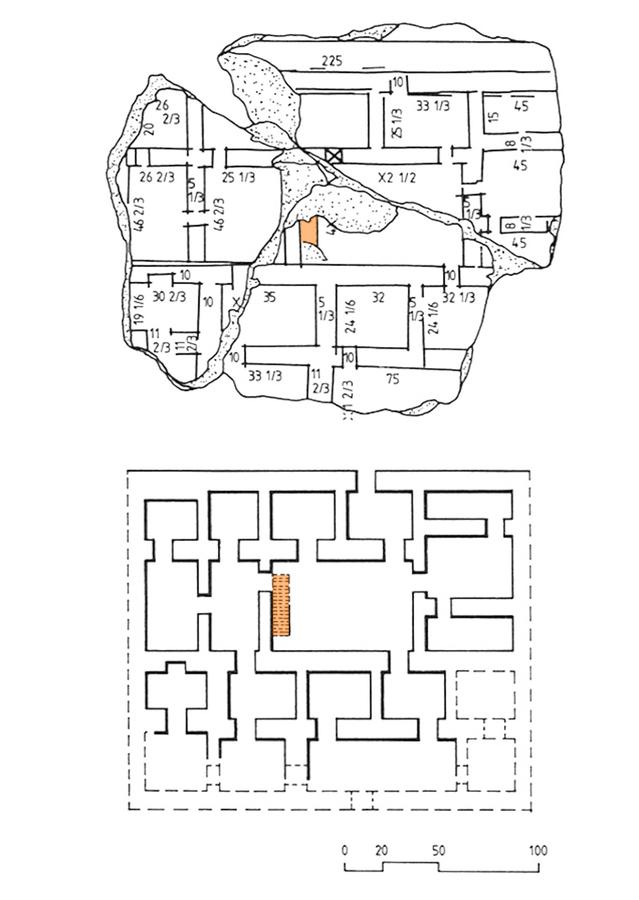

Auffällig ist die Verteilung der Maßangaben im Grundriss Tab. 6.31 (Abb. 6.8–6.9). Alle Räume sind mit Maßen versehen, nur der verschlossene Raum bleibt ohne Maße. Diese fehlenden Maße in dem Raum ohne Türen und die Deutung von M. Gruber sprächen für ein Aufmaß eines bestehenden Gebäudes. Für W. Sallaberger und U. Seidl stehen die Zahlen für Ziegel, auch das ist als Indiz für ein Aufmaß zu bewerten. Denn nur wo es möglich war, konnten Maße genommen bzw. die Ziegel gezählt werden.⁶⁷

6.3.3 Entwurfs- bzw. Ausführungszeichnungen

Während Heinrich und Seidl allgemein in den Grundrisszeichnungen auf Tontafeln Aufmaße zu erkennen meinen und im speziellen Fall der genannten Tontafel mit dem Ziegelraster (Tab. 6.32; siehe weiter unten Abb. 6.14) sogar die Möglichkeit einer Entwurfszeichnung⁶⁸ in Betracht ziehen,⁶⁹ vertritt Heisel für diese Tafel die These, dass sie konkret „zur Errichtung eines Gebäudes“ gedient habe.⁷⁰ Insbesondere diese Leseart hat H. Schmid am Beispiel eines mittelbabylonischen Fluchtlinienplans (Tab. 6.23; siehe Abb. 6.6) betont.⁷¹ Er verweist auf die Ergebnisse von Hecht, der am Klosterplan von St. Gallen (frühes 9. Jh.) dessen Brauchbarkeit als Bauplan nachwies. Hecht zeigte, „[…] dass das Liniengefüge die Baufluchten der Wände festlegt und damit ein Fluchtlinienplan entsteht, der auf der Baustelle entweder in natürlicher Größe auf dem Boden aufgeschnürt oder auf ein Schnurgerüst übertragen wird […]“.⁷² Eine Vorgehensweise die bereits in der Ur IV-Zeit angewandt wurde, wie der oben genannte Befund aus Uruk (naturmaßstäblicher Grundriss, Tab. 6.42) belegt. Was also den Plan und ähnliche Zeichnungen zu vollgültigen Bauplänen machen würde, ist nach Ansicht von H. Schmid nicht die zeichnerische Ausweisung der Mauerstärken, sondern die Angabe von Maßen. Diese Angaben könnten ergänzend in einem begleitenden Text, und dort gegebenenfalls mit weiteren Erläuterungen, gegeben werden. Auf dieser Grundlage wäre es einem erfahrenen Baumeister problemlos möglich, den Grundriss auf der Baustelle zu dimensionieren und auszulegen. Was fehlt sind allein die Höhenangaben. Über diese wurde entweder vor Ort entschieden oder es lagen dazu weitere schriftliche Anweisungen vor.

6.3.4 Illustration und Ergänzung eines Dokuments

Darüber hinaus können die Zeichnungen als Illustration und Ergänzung eines Vertrags- oder Verwaltungsdokuments (Schematisierung eines Bauwerks), beides für die Archivierung bestimmt, interpretiert werden. Diese These stützt sich darauf, dass es im Alten Orient – der nach bisherigen Kenntnissen keine einheitliche Bauterminologie kannte⁷³ – schwierig war, in Textform einen Baukomplex detailliert zu beschreiben. Eine illustrierende Zeichnung half komplexere Raumgruppierungen, Anordnungen oder Grundrissorganisationen zu beschreiben, wie für eine Tafel aus Djokha (Umma) (Tab. 6.11; siehe Abb. 6.3) angenommen. Diese Grundrisszeichnung mit Innenraummaßen gehört nach Ansicht von E. Heinrich und U. Seidl vermutlich zu einer Gruppe von Geschäftsurkunden.⁷⁴

6.4 Ausgewählte Beispiele

6.4.1 Vollständiger Grundriss eines Hauses – Tab. 6.14

Welche Indizien sind es nun aber konkret, die eine solche Deutung erlauben? Die Neubetrachtung des altbabylonischen Hausgrundrisses (Tab. 6.14; Abb. 6.10 und 6.11) durch M. Gruber legt einige anschaulich dar⁷⁵: Der abgebildete Grundriss ist detailliert in der Darstellung, jedoch eher flüchtig, unsauber in der Ausführung. Auf der Rückseite der 6 cm x 8 cm großen Tafel wird der Grundriss als „Zeichnung des Hauses in/von Sippar-Jaḥrūrum“ bezeichnet.⁷⁶ Der Grundriss setzt sich aus vier parallel angeordneten langen Raumfolgen, mit nicht immer durchgängiger Erschließung, zusammen. Eine der Schmalseiten ist zu einer Straße/einem Platz hin orientiert. Die Mauern sind als Doppellinien dargestellt, kurze, doppelt gesetzte Querstriche markieren die Türöffnungen. Ein Großteil der Räume ist mit Beischriften versehen, die Angaben zu Raumnutzungen, zur Erschließung, Lagebeschreibung („unterhalb der Treppe“, „breite Straße/Platz“) und vier Zahlangaben⁷⁷ vermerken. Was fehlt sind Maßangaben. Auffällig sind drei Einzellinien zwischen Raum 1 und 2, Raum 8 und 9 sowie Raum 12 und 13, die zweifache Beischrift „PA.PAḪ/papãḫum“ in Raum 2 und 12 sowie der Vermerk, die Unterscheidung in „KA₂/Tür“ (Raum 3) und „KA₂ GIBIL/neue Tür“ (Raum 12).

M. Gruber sieht in dem abgebildeten Grundriss eine „regelrechte Teilung der Wohnfläche in zwei unabhängig erschlossene Haushälften, die nur über zwei Durchgänge in der Mittelachse des Gebäudes verbunden sind“.⁷⁸ Möglicherweise ist hier von unterschiedlichen Eigentümern auszugehen. Seiner Ansicht nach deutet die Unterscheidung der Türen, die Verdoppelung und das Hervorheben der „neuen Tür“ auf eine Neuorganisation des Wohnhauses hin, etwa in Form einer Umbaumaßnahme.⁷⁹ Die in Raum 1 und 2, Raum 8 und 9 sowie Raum 12 und 13 zu verzeichnenden einfach ausgeführten Linien stehen möglicherweise als Kodierung für neu einzubauende Wände.⁸⁰ Archäologische Nachweise für Umstrukturierungen oder bauliche, über Generationen zu rekonstruierende Veränderungen liefern zahlreiche Wohnhäuser, u. a. aus Nippar⁸¹ und Sippar.⁸²

Die im Grundriss verzeichneten Doppelungen sind als wichtige Hinweise auf eine wohl angestrebte Teilung bzw. bauliche Veränderung des Hauses aufgrund von Erbschaft, Kauf bzw. Umstrukturierung des Gebäudes zu bewerten.⁸³ Unklärt bleiben müssen jedoch die Eigentumsverhältnisse sowie die Frage wer an dem Prozess beteiligt war.⁸⁴

Den sich daraus ergebenden Handlungshintergrund für den Hausgrundriss fasst M. Gruber zusammen: Die Zeichnung kann „[…] Bestandteil jener juristischen Dokumente gewesen sein, die zur Absicherung der oben skizzierten Vorgänge nötig waren, und zur Visualisierung der darin enthaltenen Angaben oder erforderlichen Baumaßnahmen gedient haben“.⁸⁵ Die Betrachtung M. Grubers erlaubt somit die Annahme, dass der Grundriss, als eine Art Bestandsplan zu deuten ist, ein Aufmaß bzw. Skizze der zum Vertragsabschluss bestehenden Bausubstanz. Darüber hinaus ist er aber vor allem ein wichtiges Bestandsdokument. Ein Dokument, das die formalen Veränderungen und Neu-Organisation des Gebäudes festhält, illustriert und darüber hinaus hilft den Vorgang zu archivieren.

6.4.2 ‚Esagila-Tafel‘ und Bauzeichnungen – Tab. 6.22, 6.28/6.29 und 6.30

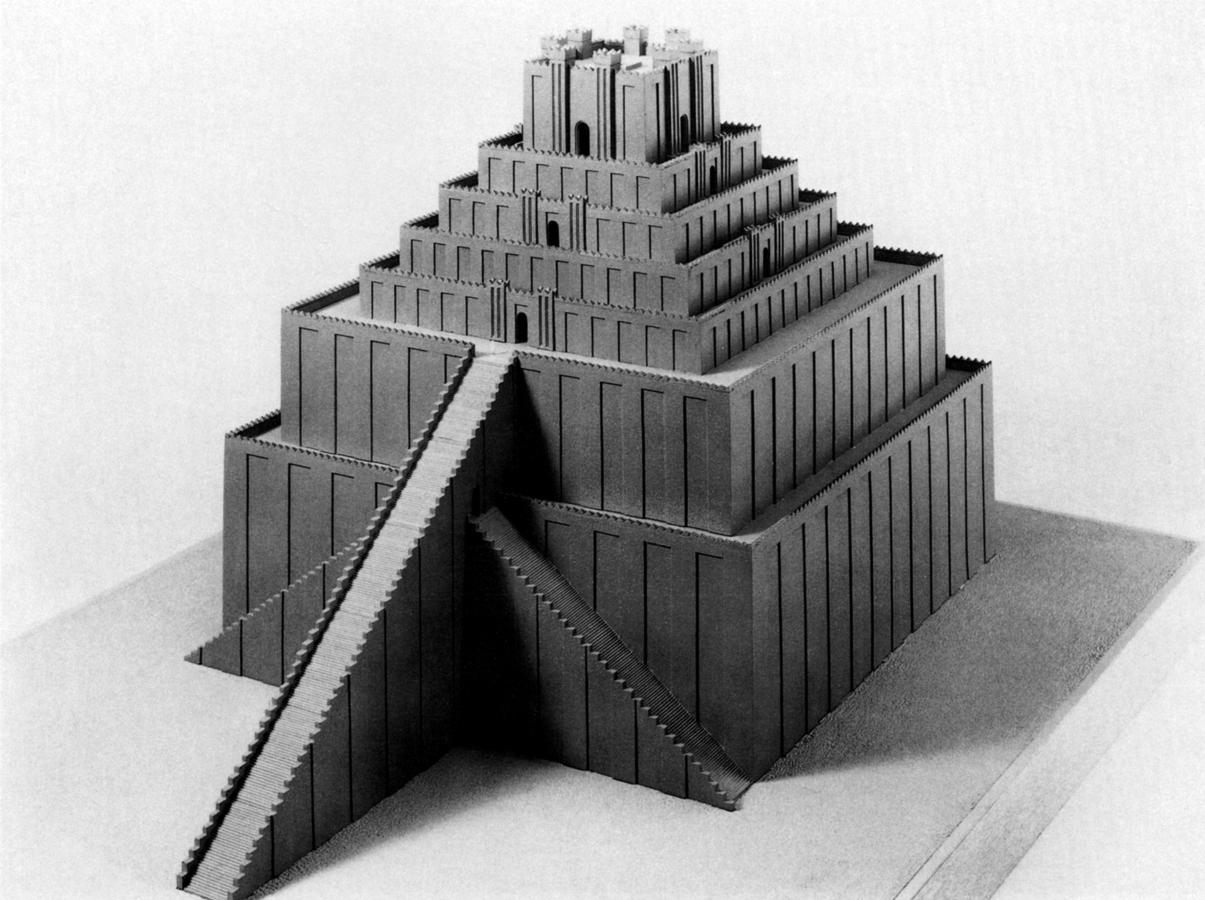

Die Bedeutung der Bauzeichnungen aus dem Alten Orient hat H. Schmid in seiner Arbeit zum Tempelturm Etemenanki in Babylon (Abb. 6.1) hervorgehoben. Bei der Rekonstruktion der Anlage stützt er sich neben den Ergebnissen der bauhistorischen Untersuchung, auf eine erhaltene Baubeschreibung: die ‚Esagila-Tafel‘.⁸⁶ Schmid analysiert die ‚Esagila-Tafel‘ in der Gegenüberstellung mit zwei erhaltenen Grundrissen/Aufsichten (Tab. 6.22 und 6.28/6.29; Abb. 6.12) sowie dem Aufriss einer unbekannten Zikkurat (Tab. 6.30; Abb. 6.7). Seiner Ansicht nach ist die ‛Esagila-Tafel‘ eine detaillierte Beschreibung inklusive Maßangaben, die er als eine Entwurfsbeschreibung für den Tempelturm Etemenaki deutet. Vermutlich stand dem Schreiber der ursprünglichen Texttafel, die Anubelschunu kopierte, eine stark abstrahierte Zeichnung des zu beschreibenden Tempelturms zur Verfügung. Das zeige sich an der Reihenfolge, in welcher die Räumlichkeiten aufgeführt werden, denn bei einer Beschreibung des Erlebten würde der Schreiber mit dem Eingang oder dem Hof beginnen. Stattdessen beginnt er mit der Anzahl der Götterräume und ihrer Beschreibung reihum nach Himmelsrichtungen;⁸⁷ all dies ist vermutlich der Übersichtlichkeit einer Zeichnung geschuldet. Der Text behandelt die Zikkurat nicht im Sinne einer Baubeschreibung des fertigen Bauwerks, sondern im Sinne des Entwurfes; mittels der abstrahierten Zeichnung wird die Entwurfsidee visualisiert. Das in der Zeichnung kanonisierte Wissen wurde von dem Schreiber verstanden und zusammengefasst. Das gewählte Material Ton zeigt aber auch, dass die Aufgabe der Tafel zudem darin bestand, das Wissen um den Aufbau und die Maße des Heiligtums auch für die Zukunft zu sichern – denn Anubelschunu kopierte im Jahr 229 v. Chr. den Text: „§1 Auf Geheiß der Gottheiten Anum und Antum bleibe [diese Tafel] erhalten!“⁸⁸

6.4.3 Grundrissfragment eines repräsentativen Gebäudes – Tab. 6.36

Ein weiteres wichtiges Indiz für die Deutung der Grundrisszeichnungen liefert der fragmentarisch erhaltene Grundriss (Tab. 6.36) aus dem akkadischen Palast von Urkeš/Tell Mozan in Syrien (Akkad-Zeit 2334–2154 v. Chr.). Im Gegensatz zu den anderen Tafeln gibt es hier konkrete Angaben zum Fundkontext.⁸⁹ Es handelt sich um den unbemaßten Grundriss einer Dreiraumgruppe (Abb. 6.13), die vermutlich die Räume I.1–I.3, dem Zugangsbereich des Palastes von Urkeš/Tell Mozan, abbilden. Der Ausgräber G. Buccellati vermutet in dem Plan eine Arbeitsanweisung für den Bautrupp auf der Baustelle. Ohne Maßangaben und Beischriften gibt der Grundriss zumindest proportional die Anordnung von Mauern und Öffnungen an. Die Handwerker verstanden den Plan als Zeichnung, der ihnen eine visuelle Erfassung der Raumfolgen ermöglichte. Da keine Maße verzeichnet sind, könnte die maßstabsgerechte Umsetzung hingegen mittels genormter Seile erfolgten. Eine Markierung auf der Tafel unten links deutet G. Buccellati als Position des Bezugspunktes, von dem aus die Maße mit dem Seil abgegriffen werden konnten. Diese Deutung würde eine solche Herangehensweise erlauben. Ungeklärt ist bisher noch die Überprüfung der Proportionsverhältnisse von Zeichnung und archäologischem Befund. Ergäben sich hier Gemeinsamkeiten, so läge erstmalig eine Übereinstimmung zwischen einem Grundrisszeichnung und einem real existierenden Bau vor.

Der Fundort des Tafelfragments und die Deutung des Grundrisses als Teil des Palastes von Urkeš/Tell Mozan erlaubt die Annahme, dass die Tafel als Gründungsdepositum der Anlage beigegeben wurde. Es geht möglicherweise aber auch darum, das Wissen über das abgebildete Gebäude – symbolhaft – für die Zukunft zu sichern. Diese Deutung liegt aufgrund der Platzierung der Tafel nahe.

6.4.4 Vollständiger Grundriss eines repräsentativen Gebäudes – Tab. 6.37

Ähnlich verhält es sich vermutlich mit einem altbabylonischen Grundrissplan ohne Raumbeschriftung und ohne Raummaße, einer ‚stummen Zeichnung‘ (Tab. 6.37). Diese Tafel, deren Fundkontext unbekannt ist, deutet J. Friberg anhand der Raumstrukturen und -proportionen als die Grundrissdarstellung des Palastes von Nur Addad in Larsa.⁹⁰ Es handelt sich um eine der wenigen Tafeln, die einem konkreten Bauwerk zugeordnet worden ist. Leider gibt es bei diesem Stück keine Hinweise auf den Fundort bzw. gar den Fundkontext. Ein maßlicher Abgleich des Grundrisses mit den archäologischen Befunden in Larsa steht noch aus.

6.4.5 Ziegelgerechte Grundrissdarstellung eines Tempels – Tab. 6.32

Eine Besonderheit stellt die neubabylonische Tafel aus Sippar dar (Tab. 6.32/6.33).⁹¹ Abgebildet wird auf der Vorderseite der Grundriss eines Tempels⁹² (Tab. 6.32; Abb. 6.14). Es handelt sich um die einzig bekannte ziegelgerechte Darstellung eines Grundrisses. Anzuführen sind zudem die Größe (23 cm x 31 cm), Dicke und sorgfältig geglättete Oberfläche der in neun Fragmenten erhaltenen Tafel. Doch ist es nicht die hohe Bearbeitungsqualität der Tafel allein, die diese aus dem Fundus hervortreten lässt, sondern vor allem die detaillierte Darstellung. Der Grundriss enthält die Maße der Türöffnungen, Mauerstärken und zu Gebäudelängen und -breiten sowie Angaben zu den Himmelsrichtungen.⁹³ Ergänzt wird er durch das quadratische Raster, das den Ziegelverband und die erforderliche Ziegelformate der Mauerzüge in einer Steinlage darstellt.⁹⁴ Unterschieden wird in Voll-, Längs- und Viertelziegel sowie Zwickel (ausgeeckter bzw. ausgeklinkter ganzer Ziegel).

Die Vorteile liegen hier auf der Hand: Gab man dem Raster eine quadratische Grundform waren sämtliche Baumaße Vielfache dieser Konstanten. Der Maßstab beträgt laut Heinrich und Seidl 1:68,9, ein zuerst ungewöhnlich erscheinender Maßstab, doch ist er dem früher von Baumeistern benutzten Maßstab 1:66,66 recht ähnlich.⁹⁵ Die Maßstablichkeit erklärt sich aus dem in Mesopotamien verwendeten Sexagesimalsystem.⁹⁶

Die ziegelgerechte Zeichnung erlaubt erneut Rückschlüsse auf das Denken der babylonischen Adressaten/Baumeister:⁹⁷ Die Einheit ist der Ziegel; 1 Ziegel entsprachen 1 Elle (ca. 50,861 cm) bzw. 1 KÙŠ. Alle Größen werden als Ziegeleinheit dargestellt, auch dort, wo keine Ziegel verbaut sind, aber das Maß benötigt wird, so im Bereich der Türöffnungen oder im Fall der Nischengliederung.

Hier liegen die Vorteile des im Grundriss verwendeten Rasters. Da das Raster auf dem feuchten Ton maßlich fixiert war (1 Raster = KÙŠ) konnten Mauern, Räume und Details problemlos in der richtigen Proportion wieder gegeben werden und in gewissem Rahmen war das Abnehmen von Maßen möglich.⁹⁸ Der Sinn des Rasters lag insbesondere in der maßlichen Festlegung, der Lage der Mauern, der Lage der Türen sowie der Detaillösungen in der Fassadengestaltung. Denn mittels des Rasters konnten die Vor- und Rücksprünge in den Fassaden in ihrer Breite und Tiefe exakt angegeben werden. Was im Plan fehlt sind die Höhenangaben; diese erfolgten entweder separat, z. B. in Textform oder es handelt sich um eine ‚bekannte Größe‘. Eine derartige Interpretation setzt nicht nur eine hochdifferenzierte und komplexe Baustellenorganisation voraus, sondern sie impliziert auch, dass die Adressaten das in den Tontafeln formalisierte Wissen lesen und deuten konnten. Die Tafel erlaubt somit einen Einblick in das babylonische Bauwissen.

So entnahm der Adressat der Grundrissdarstellung Informationen zur räumlichen Organisation des Tempels. Das Raster bildete möglicherweise eine Grundlage für die Materialkalkulation und lieferte dem Adressaten – den am Bau beteiligten Personen und/oder Verwaltungsbeamten/Schreibern – zudem praktische Hinweise zur baulichen Umsetzung eines bereits ermittelten Ziegelverbandes. Insofern ließe sich schlussfolgern, dass die Adressaten über praxisrelevante Wissensbestände zur Baulogistik und Bauausführung ebenso verfügt haben müssen, wie zur Bautechnik und zum Material. W. Allinger-Csollich nennt den Grundriss Tab. 6.32 (Abb. 6.14 ) einen Systemplan,⁹⁹ der als Ausgangspunkt für einen Werk-/Verlegeplan anzusehen ist. Bei letzterem wird insbesondere auf optimalen Ziegelversatz geachtet. Da die Ziegellagen aber nur in jeder zweiten Lage identisch sind, musste seiner Ansicht nach der Werkplan für ein aus Ziegel zu errichtendes Gebäude immer aus zwei Versionen bestehen. Nur so sei der Ziegelversatz in den aufeinanderfolgenden Lagen im gewünschten Verband exakt festzulegen. Ein Beleg für einen solchen ‚doppelten Werkplan‘ liegt aus dem Alten Orient bisher nicht vor. Möglicherweise waren die Verbände für die am Bau Beteiligten aber auch so klar, dass ein zweiter Plan zur Kalkulation der erforderlichen Ziegelmengen und Ziegelformate inkl. der Sondersteine gar nicht erforderlich war.

An diesem Punkt nun, stellt sich erneut die Frage nach dem Zusammenhang zwischen den Bauzeichnungen und dem Baubefund und welche Informationen sie zum konkreten Bauablauf auf der Baustelle geben können. Also zurück zum Anfang und zur Frage wie die Umsetzung der Entwurfsideen auf der Baustelle erfolgte. Hervorzuheben ist, dass der einzig bekannte Grundriss mit ziegelgerechter Darstellung erst aus neubabylonischer Zeit stammt. Doch können aus diesem Einzelbeispiel Rückschlüsse auf das Bauen bzw. das Übertragen einer Grundrissidee auf den Baugrund gezogen werden? Liefert der neubabylonische Grundriss Tab. 6.32 möglicherweise einen Hinweis auf neue Techniken der Grundrissübertragung und Materialkalkulation? Oder wie es M. van Ess jüngst formulierte:

„Hier scheint sich im Verlaufe der Jahrhunderte eine Änderung bzw. Optimierung der Bauorganisation anzudeuten, die sich möglicherweise auch im Befund der bislang bekannten Bauzeichnungen widerspiegelt“.¹⁰⁰

Aufbauend auf die bereits 1998 von Allinger-Csollich zum neu-/spätbabylonischen Ezida, dem Tempelkomplex am Fuß der Zikkurat von Borsipa¹⁰¹ vorgelegten Ergebnissen fasst M. van Ess das Wissen über die Bauabläufe dieser beiden Großbauprojekte zusammen.¹⁰² Am Beispiel der detailliert untersuchten und insbesondere in einer ziegelgerechten Dokumentation vorliegenden Baubefunde der Heiligtümer am Ur III-zeitlichen Eanna in Uruk¹⁰³ sowie am neu-/spätbabylonischen Ezida¹⁰⁴ stellt M. van Ess Überlegungen zur Bautechnik und Bauorganisation am Ort als auch zu Bauplanung und deren Umsetzung an.¹⁰⁵ Bedeutung hat ihrer Ansicht nach vor allem die Rekonstruktion der antiken Maßeinheit und deren Rolle in der praktischen Bauausführung. Für die Deutung der Bauzeichnungen ist ein Aspekt entscheidend:

An den archäologischen Befunden von Eanna und Borsipa scheint sich ein Wandel in der Bauorganisation/der Bauabläufe abzuzeichnen. Diese fanden möglicherweise auch ihren Niederschlag in der Darstellungsart der Bauzeichnungen und zudem in der Übertragung des Grundrisses auf den Baugrund. Um solche Veränderungen aufzeigen und rekonstruieren zu können, müssten mehr Baubefunde in ihrer ersten und zweiten Steinlage detailliert, steingerecht dokumentiert werden. Notwendig wäre zudem eine systematische Auswertung der Schriftquellen, insbesondere der Verwaltungs- und mathematischen Texte sowie der Vergleich der verwendeten Ziegeltechniken dieser Perioden.¹⁰⁶

6.5 Resümee

Die hier zuletzt vorgestellten Beispiele verdeutlichen noch einmal die Bedeutung der Tontafeln für die Überlieferung von Bauwissensbeständen und die Organisation des Bauens sowie konkret über die Bauten. Doch bleibt die Interpretation der Tontafeln schwierig, da nur eine sehr geringe Anzahl überliefert ist und vor allem da – mit Ausnahme zweier Fragmente (Tab. 6.36, 6.41) – in der Regel kein detaillierter Fundkontext besteht. Vieles bleibt somit eher hypothetisch und bedarf weiterer Forschungen. Zu welchen konkreten Deutungen wir kommen können, zeigen insbesondere die Beiträge von E. Heinrich und U. Seidl, D. J. Wiseman, M. Gruber, W. Allinger-Csollich und H.-J. Schmid.¹⁰⁷

Dessen ungeachtet lassen sich vorläufig folgende Aussagen treffen: Es steht, trotz der genannten interpretatorischen Unsicherheiten, außer Frage, dass den Tafeln ein primär praktischer Nutzen in unterschiedlichen Handlungssträngen zugeschrieben werden kann. Die Schreiber bemühten sich in erster Linie um die richtige Wiedergabe der Proportion und nicht um absolut maßstäbliche Zeichnungen, diese wären angesichts der Materialeigenschaften von Ton auch ohne praktische Relevanz. Die Notation der Größe erfolgte durch Maßangaben bzw. Raster, unmittelbar in der Zeichnung bzw. in Form eines Textdokumentes auf einer separaten Tafel.

Die Fehlertilgungen auf den Tafeln lassen vermuten, dass die Zeichnung dazu dienen konnte, Proportionen und Organisation der Räume im Vorfeld der Arbeiten auf der Baustelle zu überprüfen und ihren je spezifischen Bedingungen anzupassen. Angesichts der komplexen logistischen und organisatorischen Struktur auf den mesopotamischen Großbaustellen scheinen die Zeichnungen auch dazu gedient zu haben, Vorarbeitern ihre speziellen Aufgaben im Gesamtkontext der Bauaufgabe zu verdeutlichen und so koordinierte Funktion zu erlagen.

Indizien legen nahe, dass die gebildeten Schreiber, die während ihrer Ausbildung auch das Zeichnen von Grund- und Aufrissen lernten, solche Tafeln für den Immobilienverkehr verwandten. Insofern ist ihnen auch eine ökonomische und verwaltungstechnische Funktion eigen.

Eine weitere Funktion der Tontafeln lag darin, architektonisches und bautechnisches Wissen über längere Zeiträume zu tradieren. Eine solche Tradierung von Wissen scheint insbesondere für staatliche Monumentalbauten notwendig, galt doch der Erhalt und der Wiederaufbau existierender Bauten/Heiligtümer als eine zentrale Herrscheraufgabe.¹⁰⁸

Bibliographie

Appendix. Katalog der bekannten mesopotamischen Bauzeichnungen

Vorab einige Anmerkungen zum Katalog: Unter „Konkordanz“ werden die jeweiligen Referenznummern von Heisel 1993 mit „M ff.“, Heinrich and Seidl 1967 mit „HS ff.“, Dolce 2000 mit „D ff.“ und Bagg 2011 mit „B ff.“ angegeben. Wenn keine Angaben zum Objekt vorliegen, wird dies mit „o. A.“ (ohne Angaben) im Katalog vermerkt.

Tab. 6.1: Kat.-Nr. 1 Grundriss.

Tab. 6.2: Kat.-Nr. 2 Grundriss.

Tab. 6.3: Kat.-Nr. 3 Grundriss.

Tab. 6.4: Kat.-Nr. 4 Grundriss.

Tab. 6.5: Kat.-Nr. 5 Grundriss.

Tab. 6.6: Kat.-Nr. 6 Grundriss.

Tab. 6.7: Kat.-Nr. 7 Grundriss.

Tab. 6.8: Kat.-Nr. 8 Grundriss.

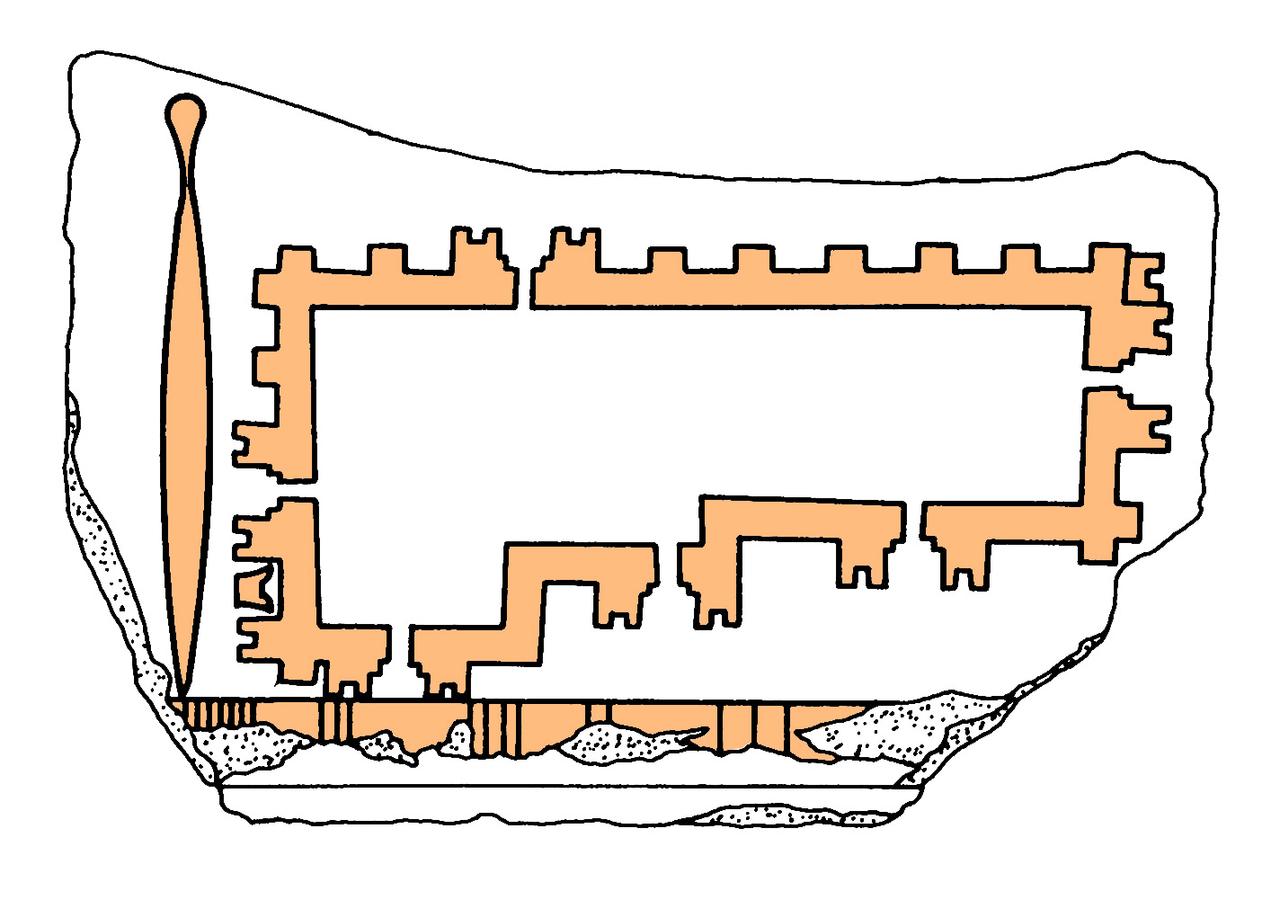

Tab. 6.9: Kat.-Nr. 9 Grundriss (Abb. 6.4).

Tab. 6.10: Kat.-Nr. 10 Grundriss.

Tab. 6.11: Kat.-Nr. 11 Grundriss (Abb. 6.3).

Tab. 6.12: Kat.-Nr. 12 Grundriss.

Tab. 6.13: Kat.-Nr. 13 Grundriss.

Tab. 6.14: Kat.-Nr. 14 Grundriss (Abb. 6.10–6.11).

Tab. 6.15: Kat.-Nr. 15 Grundriss.

Tab. 6.16: Kat.-Nr. 16 Grundriss.

Tab. 6.17: Kat.-Nr. 17 Grundriss (Abb. 6.5).

Tab. 6.18: Kat.-Nr. 18 Grundriss.

Tab. 6.19: Kat.-Nr. 19 Grundriss.

Tab. 6.20: Kat.-Nr. 20 Grundriss.

Tab. 6.21: Kat.-Nr. 21 Grundriss.

Tab. 6.22: Kat.-Nr. 22 Grundriss in der Aufsicht.

Tab. 6.23: Kat.-Nr. 23 Grundriss (Abb. 6.6).

Tab. 6.24: Kat.-Nr. 24 Grundriss.

Tab. 6.25: Kat.-Nr. 25 Grundriss.

Tab. 6.26: Kat.-Nr. 26 Grundriss.

Tab. 6.27: Kat.-Nr. 27 Grundriss.

Tab. 6.28: Kat.-Nr. 28 Aufsicht (Abb. 6.12).

Tab. 6.29: Kat.-Nr. 29 Aufsicht (Abb. 6.12).

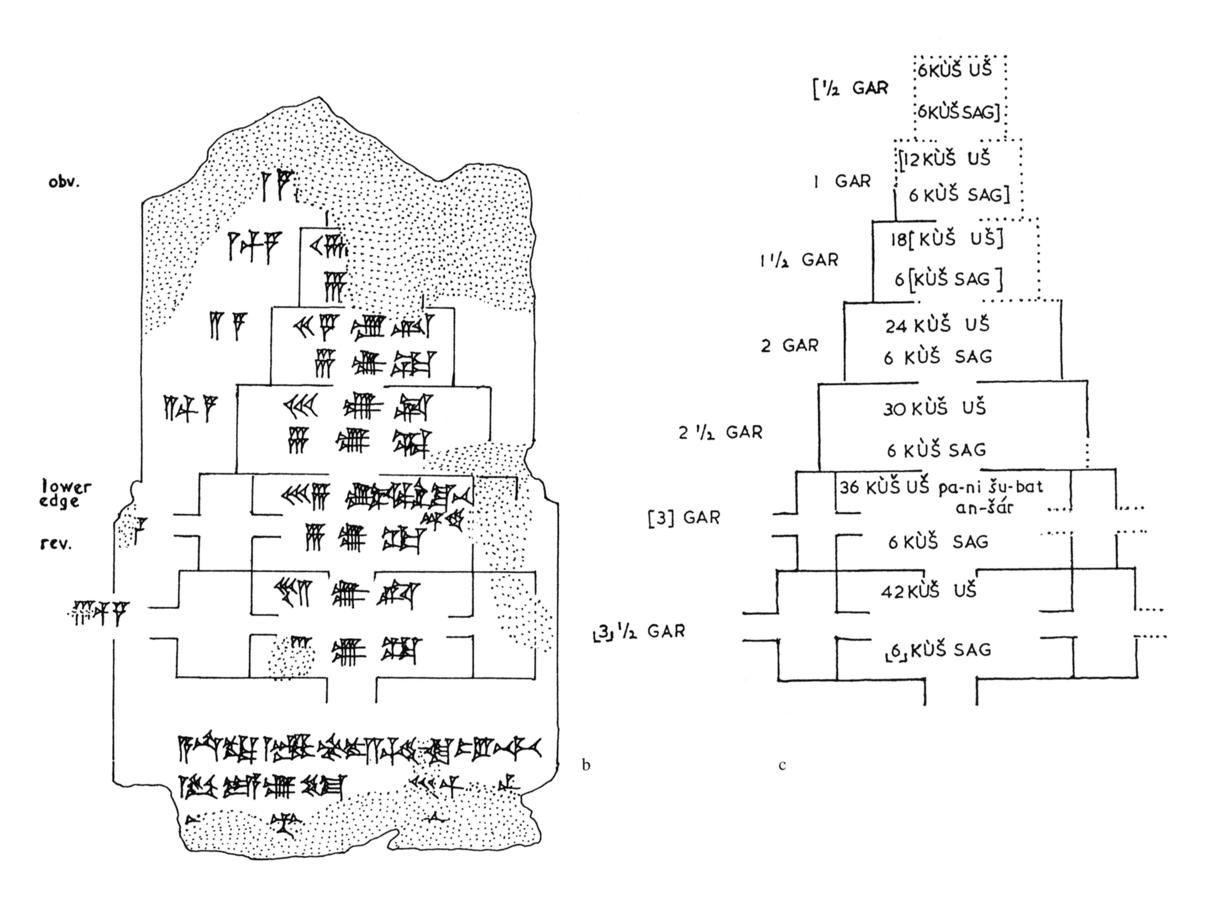

Tab. 6.30: Kat.-Nr. 30 Ansicht (Abb. 6.7).

Tab. 6.31: Kat.-Nr. 31 Grundriss (Abb. 6.8–6.9).

Kat.-Nr. 32
Objektdaten	Institution	London, British Museum
	Signatur	BM 68841 + 68843 + 68845; BM 68840 + 68842
	Fundort	Sippar
Deutung	Ort/Zuweisung	unbekannt
	Deutung	Tempel, Doppeltempel (?)
	Konkordanz	M37; HS19; B32 (Vorderseite von Kat.-Nr. 33)
	Datierung	neubabylonisch
Beschreibung	Darstellungsträger	Tontafel; eckig; beidseitig mit Darstellung Kat.-Nr. 32 Vorderseite: Grundriss Kat.-Nr. 33 Rückseite: Studie (?)
	Technik	geritzt
	Darstellung auf der	Vorderseite Tontafel Kat.-Nr. 32/33
	Beschriftung	ja (Angaben in den Räumen, wie u. a. die eingeschriebene Floskel asrukkatu sa bab iltani („a. des Nordtores“))
	Vermaßung	ja (mit Maßangaben in KÙŠ (1 KÙŠ = 1 Ziegelbreiten; also ca. 50 cm)
	Maßstab	etwa 1:60 (Heisel 1993); etwa 1:68,9 (Heinrich and Seidl 1967)
	Größe des Darstellungsträgers	ursprünglich ca. 23 x 31 cm
	Erhaltungszustand	neun Fragmente (zwei nicht zusammenhängende Teile einer Tafel, zu je fünf bzw. vier Fragmenten)
	Kommentar	größte erhaltene Grundrisstafel; Mauern ziegelgerecht (quadratisches Format), bilden so ein Raster; Detailliertheit des Plans bildet eine Ausnahme unter den mesopotamischen Grundrisszeichnungen; Mauern als Doppellinie dargestellt, mit exakter Darstellung des Ziegelverbandes; Türöffnungen: Mauerlinien sauber geöffnet und seitlich geschlossen; Tore nicht grafisch sondern schriftlich vermerkt, Informationen über formale Eigenschaften der Tore geben Mauerrücksprünge
	Bibliographie	Thomson 1906, Taf. 50 (Anordnung der Fragmente nicht korrekt); Wiseman 1972, 141; Heinrich and Seidl 1967, 26–27, 40–45, Abb. 16, 17 (Nr. 19); Schmid 1985, 289–293; Scheidegger 1992, 15–16 Abb. 18; Heisel 1993, 46–48 (M37, Vorderseite S. 47 und M38, Rückseite, auf S. 48) Taf. 8 (M37); Allinger-Csollich 1998, 153–157, 201 Abb. 21; Bagg 2011, 577 (Nr. 32); Seidl 2012, 34–35 Abb. 13

Tab. 6.32: Kat.-Nr. 32 Grundriss (Abb. 6.14).

Tab. 6.33: Kat.-Nr. 33 Grundriss.

Tab. 6.34: Kat.-Nr. 34 Grundriss.

Tab. 6.35: Kat.-Nr. 35 Grundriss.

Tab. 6.36: Kat.-Nr. 36 Grundriss (Abb. 6.13).

Tab. 6.37: Kat.-Nr. 37 Grundriss.

Tab. 6.38: Kat.-Nr. 38 Grundriss.

Tab. 6.39: Kat.-Nr. 39 Grundriss.

Tab. 6.40: Kat.-Nr. 40 Grundriss.

Tab. 6.41: Kat.-Nr. 41 Grundriss.

Tab. 6.42: Kat.-Nr. 42 Grundriss.
